Open BiM VRF-rendszer tervező szoftver útmutató lépésről lépésre angol nyelven

Kezdés időpontja:10:00 - Befejezés időpontja:12:00

Az oktatáson bemutatjuk a Panasonic megújult OPEN BIM méretező szoftverét egy demo projekten keresztül, lépésről lépésre haladva a tervezéssel, napi munkájának támogatására kifinomult 3D tervezési munkafolyamatokkal, hőterhelési és energiaszimulációs funkciókkal. Az oktatás angol nyelven zajlik, ezért a tematikát is angolul osztjuk meg.

Részvételi feltételek

Angol nyelvtudás

Képzés tartalma

Working with demo files and step by step walkthrough

Case 1 - Create a schema
Create new file
Create “Level 0”, “3D view”
Activate grid, activate “snap to grid”
Place 3 indoor units in level 0
Place outdoor unit
Conect them with automatic pipe
Click 3D view to see the system
Move over the mouse to see the heigh of the units
Go to 2D view, click a pipe and move it
Copy a group of indoor units, conect with a pipe
Update results
Print the report

Case 2 – Importing templates
In the same file, importing 1 CAD templates
Asign the templates to “level 0”
Save the file as “Case 2 – Importing templates”
Delete the previuos system
Use the tool “measure” to measure a door wide
Go to template manager
Change the origin of coordinates (lowest left point)
Scale the template by clickig 2 points
Place 3 indoor units
Change the background colour
Create “level 1” at heigh 3.00m, import template Roof
Go to 3D vied to see the new level
Place outodoor unit in level Roof
Conect indoor units with pipes and go to the shaft
Place a pipe from the outdoor unit to the shaft
Conect with a vertical pipe
Update results
input thermal load
Sizing units

Case 3 – Importing 3D building

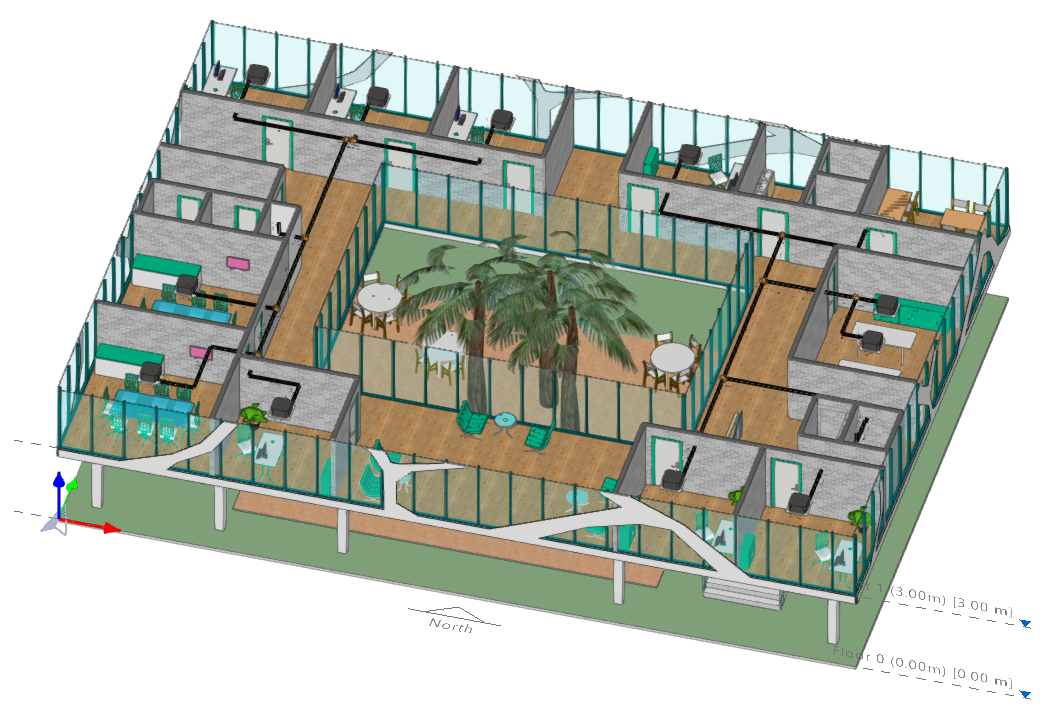

Create a new file, new BIM project “Restaurant”
Upload a IFC of the building with ICF uploader Restaurant.ifc
Create a new file with Open BIM Panasonic connected to the BIM project
Take a look to the building (layers, floors, etc)
Place 3 indoor units
Place outodoor unit in level Roof
Conect them drawing pipes
Update results
Sizing units
